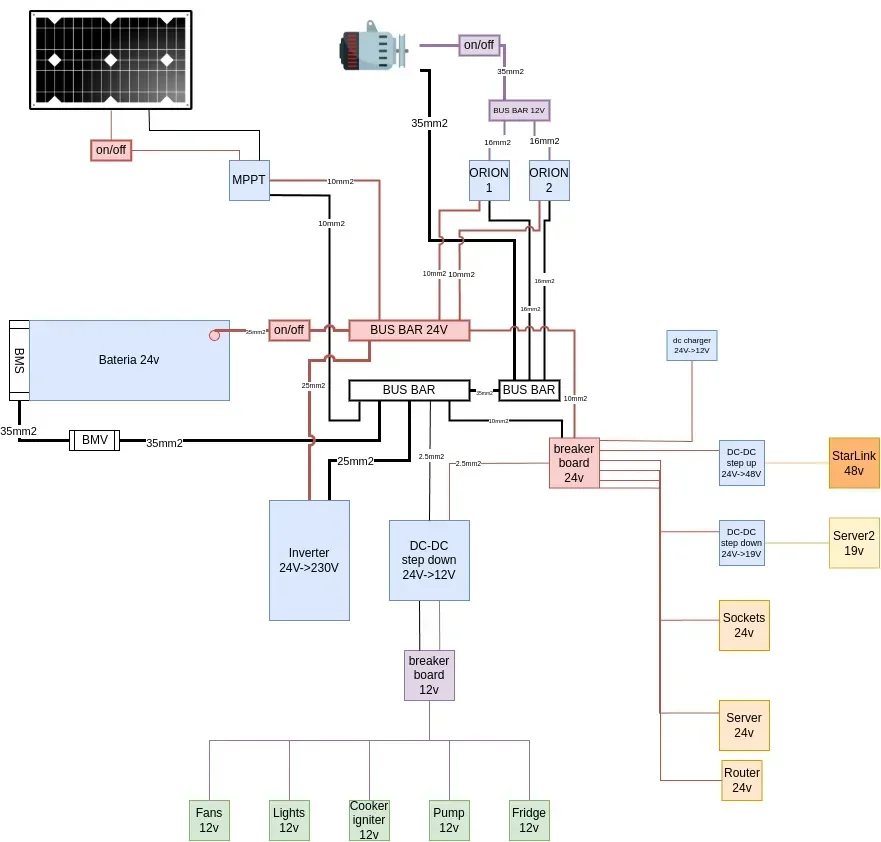

Chyba mam ostateczną wersję szkicu instalacji elektryczne...
Chyba mam ostateczną wersję szkicu instalacji elektrycznej w kamperze. Przy zmianie z 12v na 24v będę zamieniać większość przewodów i przyda się jakaś checklista, żeby o czymś nie zapomnieć.
Naniosłem jeszcze na głównych przewodach rozmiary wyliczone na podstawie długości i maksymalnego napięcia - pierwszy szkic robiłem na papierze, a w końcu przeniosłem sobie całość do drawio.
Busbar 24v ma listwę bezpieczników MEGA - do tego każdy breakboard jest z bezpiecznikami samochodowymi.
Swoją drogą - zna ktoś jakiś program do wyrysowywania instalacji? Dłubanie tego w programie do diagramów jest ok, ale czuje, że są lepsze do tego narzędzia.
#vanlife #electronics #elektryka #elektronika #diy
